Mandallı Yağmurlama GrubuSprinkler Group with Latch · Katalog sayfasıCatalogue page 8
AbotAbot
HidrantHydrant

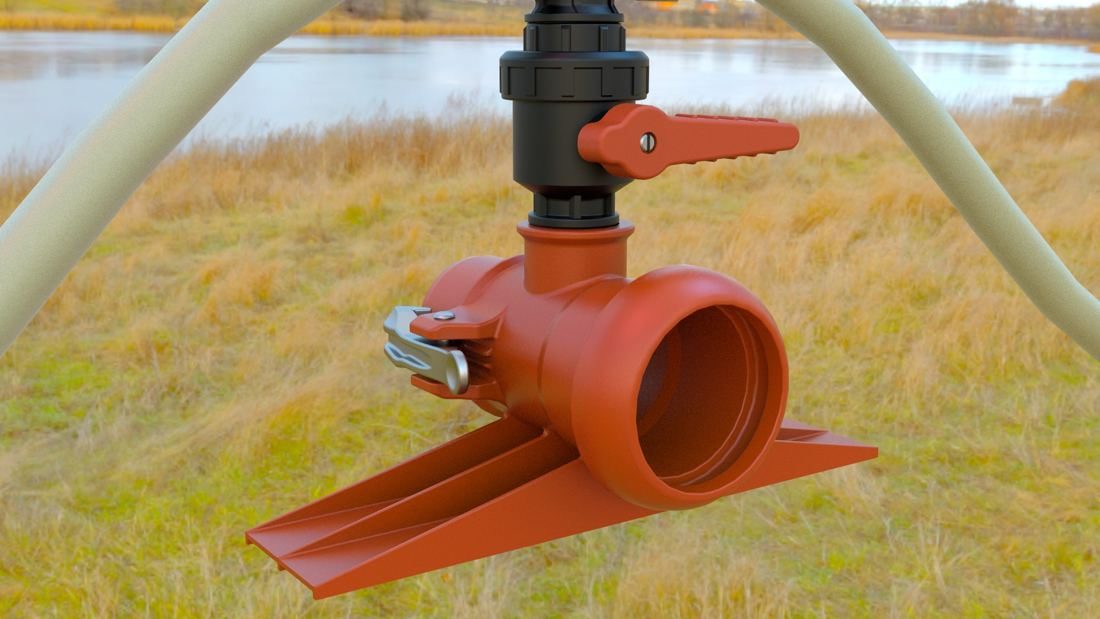

Mandallı yağmurlama hattına bağlanan hidrant gövdesi. Geniş kızak taban üzerinde durur; üst çıkışa redüksiyon, küresel vana ve PVC uzatma borusu takılır. Ø50 ile Ø110 mm arası beş çapta üretilir.Hydrant body that joins the latched sprinkler line. It stands on a wide skid base, and its top outlet takes a reducer, ball valve and PVC riser. Made in five diameters from Ø50 to Ø110 mm.
ParçalarParts
- 1MandalLatch
- 2Conta yuvasıGasket socket
- 3Çıkış ağzıOutlet
- 4Kızak tabanSkid base
- 5Küresel vanaBall valve
Ürün kodlarıProduct codes
| KodCode | Çap (mm)Diameter (mm) |
|---|---|
| 3108.050.1000 | 50 |
| 3108.063.1000 | 63 |
| 3108.075.1000 | 75 |
| 3108.090.1000 | 90 |
| 3108.110.1000 | 110 |
| 3108.075.4000 | 75 · Abot 4A |
| 3108.075.4001 | 75 · Abot 4B |
